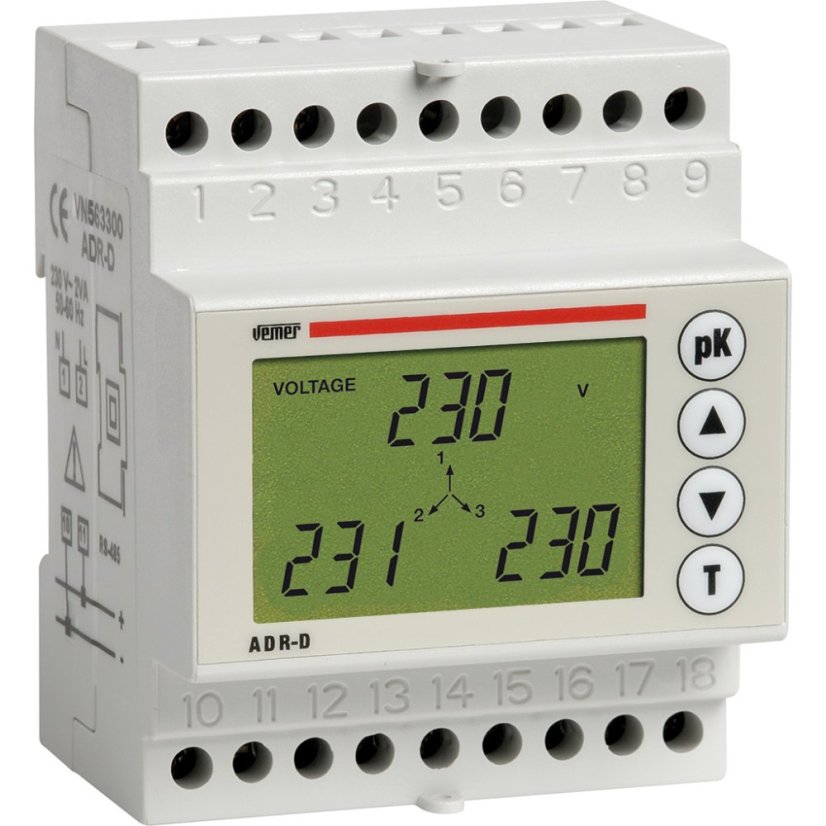

Třífázový analyzátor sítě Vemer ADR-D
Analyzátor sítě na DIN lištu (4 moduly) s napájením 230 V AC a izolovanými proudovými vstupy.
Analyzátor sítě je zařízení určené pro měření skutečné efektivní hodnoty (TRMS) elektrických veličin jednofázových nebo třífázových systémů s nulou a bez nuly, se symetrickým a nesymetrickým zatížením. Měřitelné veličiny jsou: napětí (fáze a fáze), proudy, činný, jalový a zdánlivý výkon, činná a jalová energie, frekvence, účiník (cosφ), fázový úhel. Proudové vstupy jsou izolovány a musí být provedeny přes amperometrický transformátor, sekundáry lze připojit k zemi. Má sériový výstup RS 485 pro připojení k nadřízenému zařízení na společné lince RS 485. Je možné zobrazit systémové veličiny a maximální zaznamenanou hodnotu aktuální systémové veličiny.
Displej | LCD podsvícený |
---|---|
Montáž | Na lištu DIN |
Napájení | 230V AC - 50/60Hz |
Rozměry | 4 DIN moduly |
Maximální proud | 10000 A přes proudové trafo x/5 |
Maximální napětí | 10000 V přes proudové trafo x/230 |
