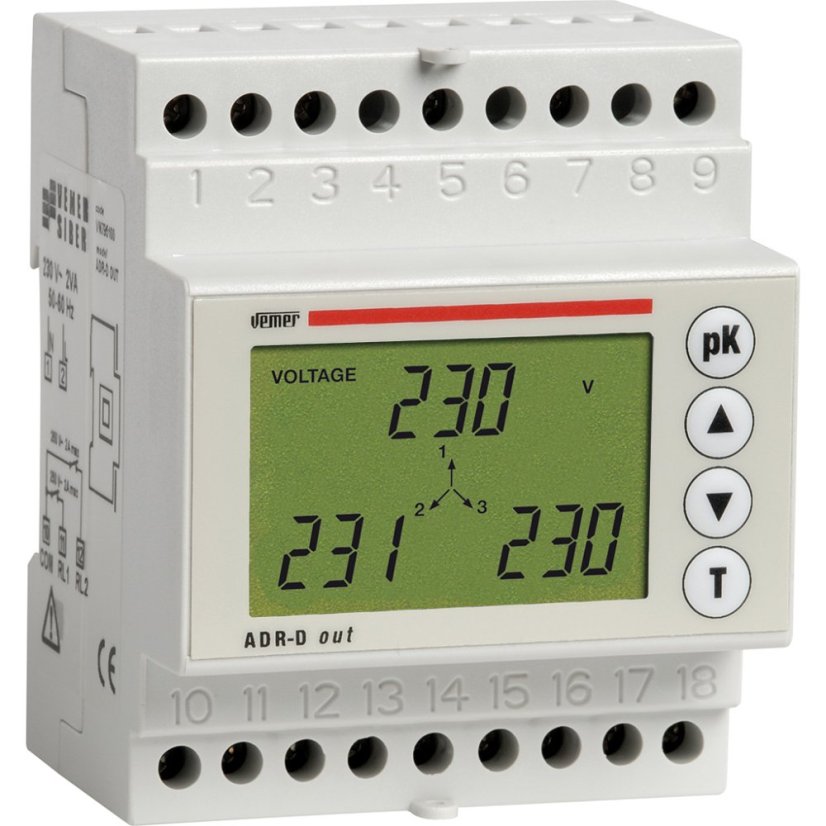

Třífázový analyzátor sítě Vemer ADR-D Out
Třífázový digitální analyzátor sítě na lištu DIN Více
Analyzátor sítě na DIN lištu (4 moduly) s napájením 230 V AC a dvěma reléovými výstupy.
Analyzátor sítě je zařízení určené pro měření skutečné efektivní hodnoty (TRMS) elektrických veličin jednofázových nebo třífázových systémů s nulou a bez nuly, se symetrickým a nesymetrickým zatížením. Měřitelné veličiny jsou: napětí (fáze a fáze), proudy, činný, jalový a zdánlivý výkon, činná a jalová energie, frekvence, účiník (cos?), fázový úhel. Proudový vstup musí být proveden přes amperometrický transformátor a sekundární části mohou být připojeny k zemi. Má dva reléové výstupy, které lze konfigurovat jako minimální nebo maximální výstupy pro libovolnou veličinu nebo jako pulzní výstupy pro počítání energie. Je možné zobrazit systémové veličiny a maximální zaznamenanou hodnotu aktuální systémové veličiny.
| Displej | LCD podsvícený |
|---|---|
| Maximální napětí | 65 kV přes proudové trafo x/230 |
| Maximální proud | 10000 A přes proudové trafo x/5 |
| Montáž | Na lištu DIN |
| Napájení | 230V AC - 50/60Hz |
| Počet relé | 2 |
| Rozměry | 4 DIN moduly |
